Weblog van PA0SLT


Op deze pagina schrijf ik met enige regelmaat wat voor experimenten
ik aan het doen ben. Ook geef ik hier tussentijdse resultaten.
===========================================================================




6-5-2019
Vandaag met 2 systemen de ruis gemeten.
1 = met de aloude Whisper truuk ( 1 zender en 2 ontvangers)
2 = rechtstreeks de ruis gemeten die uit een ontvanger komt.

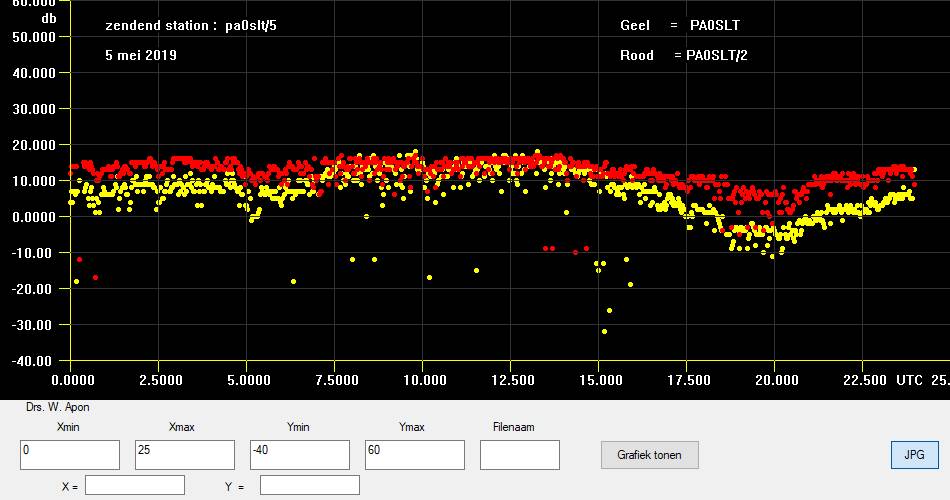

eerst de Whisper meting

En weer hetzelfde plaatje.

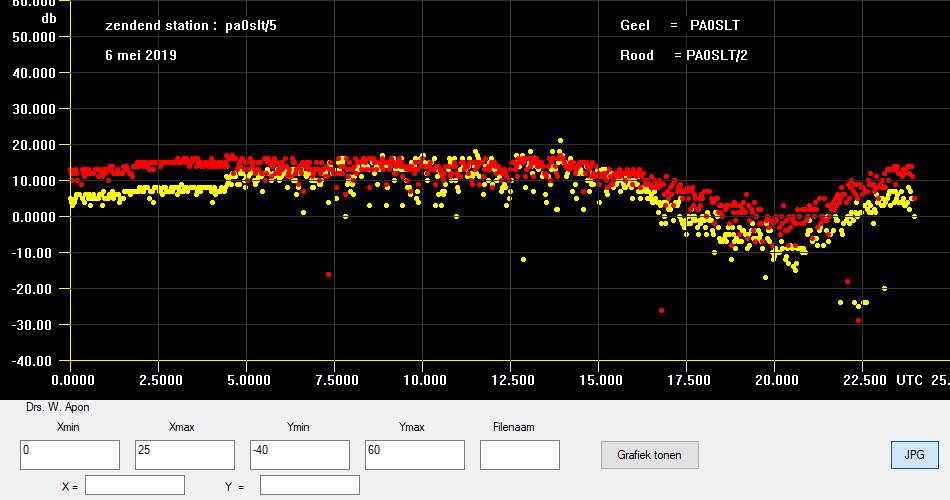

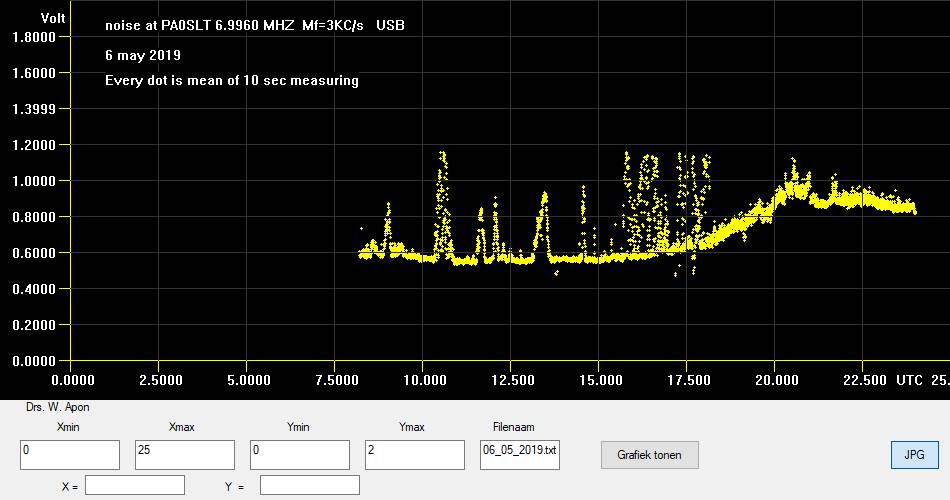

Nu het plaatje van de rechtstreeks uit de ontvanger komende ruis.


Weer eenzelfde plaatje, alleen nu andersom. Als de curve omhoog
gaat wordt de ruis sterker.
De beide meetsystemen geven dus hetzelfde resultaat.
Wat bij de ene een kuil is, is logischere wijs bij de andere een bult.




5-5-2019
Ik heb weer de bandruis op 40m gedurende een hele dag gemeten.

En weer eenzelfde plaatje.




1-5-2019

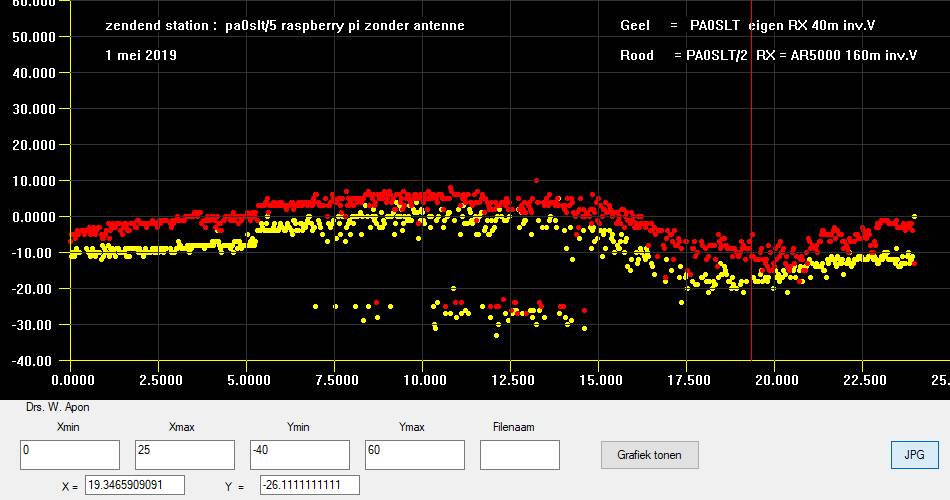

Ik heb weer de bandruis gedurende een hele dag gemeten. Nu op 40m.

Weer valt de kuil rond 20 uur UTC op.
Het precieze minimum zit op 19.35 UTC. Hier is de bandruis dus op zijn sterkst.
Het centrum van de melkweg zit daar al lang niet meer.
Zou het ruis zijn die de ionosfeer zelf uitzend?
Ik zou het niet weten.
Het is wel zo dat dit maximum van de ruis wat naar links is
verschoven ten opzichte van de meting van 16 maart 2019.




14-4-2019
Tot slot van dit experiment nog even een Vector Network Analyzer aan de diverse
antennes geknoopt.
Leuke plaatjes, maar ik weet niet wat ik ermee moet.

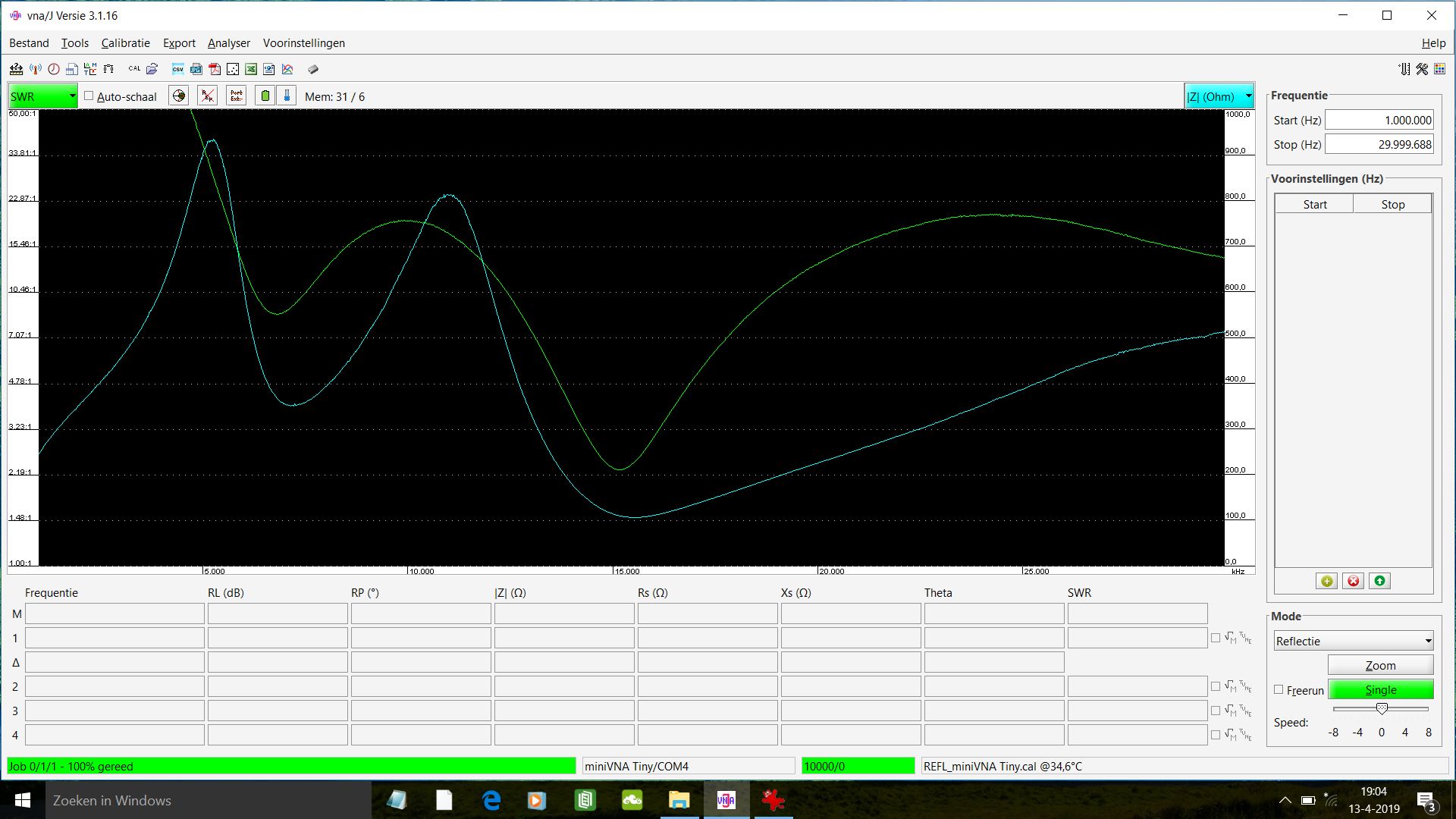

Hierboven: de 5 meter vertical zonder topload.

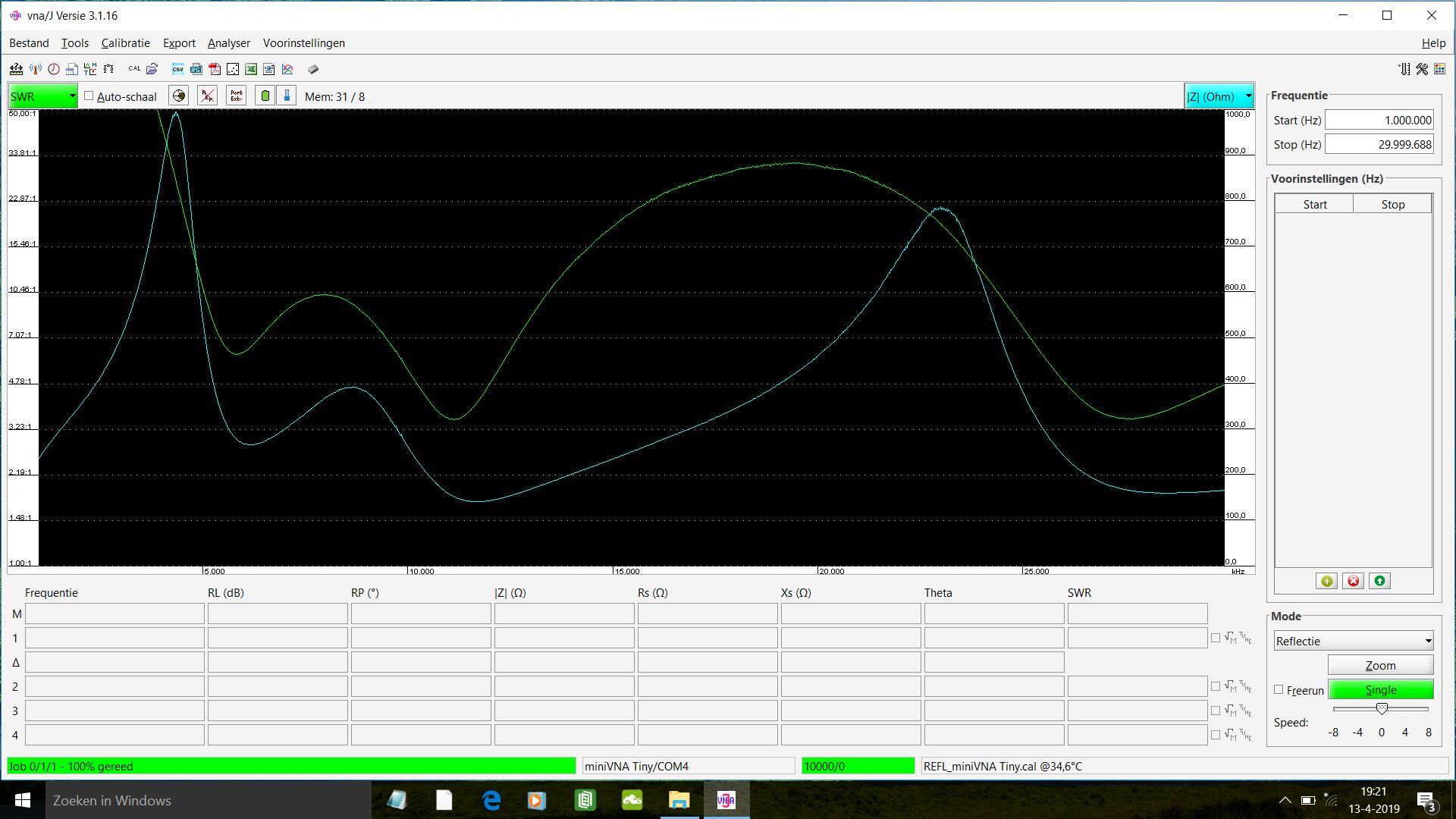

Hierboven: de 5 meter vertical met 2.50 meter topload ( dus 2 sprieten van 1.25m)

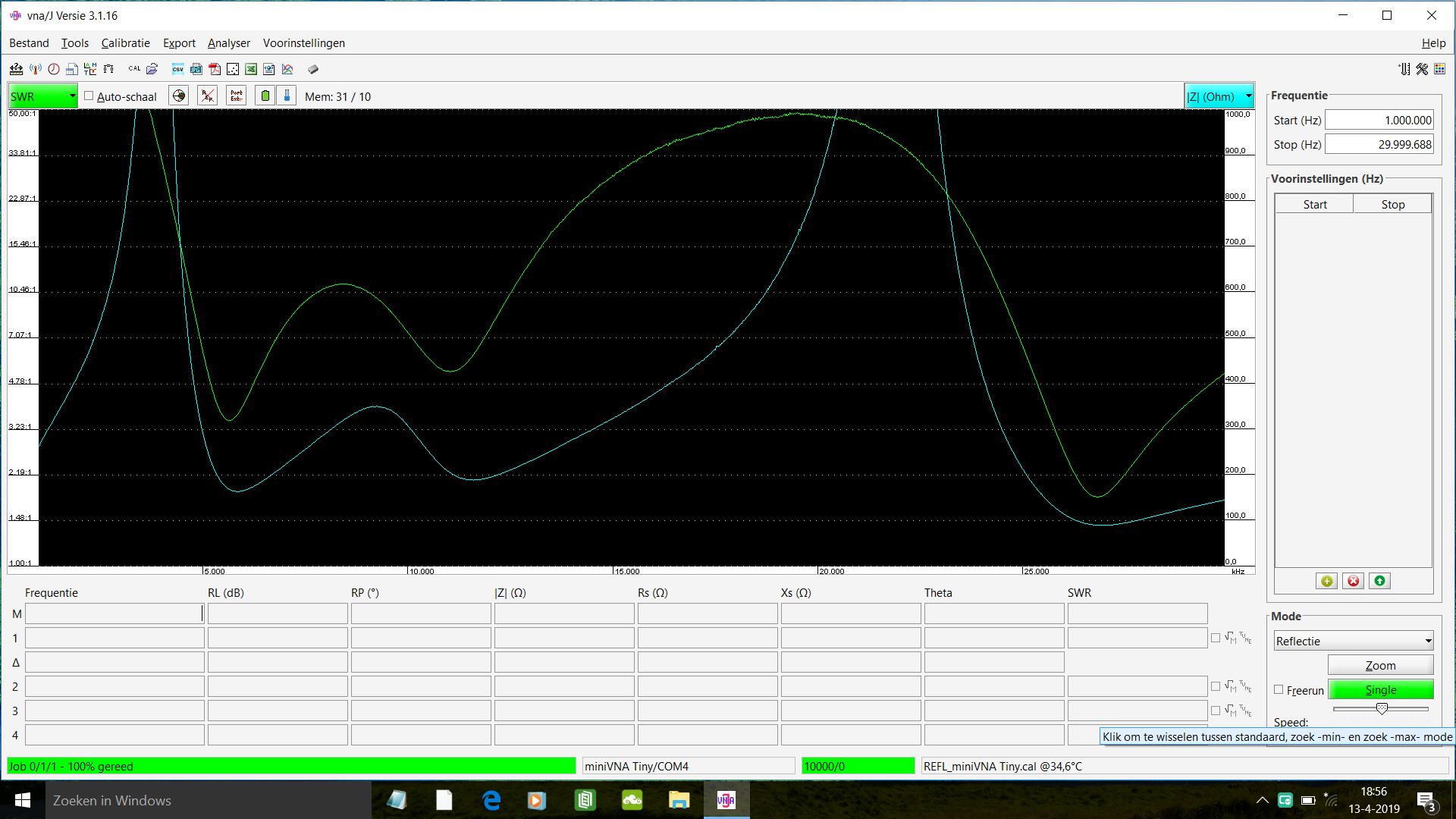

Hierboven: de 5 meter vertical met 4 meter topload




13-4-2019
Gisteravond op de VERON bijeenkomst in Meedhuizen heb ik wat fotoos
van de diverse wimwap antennes laten zien, dus ik hoef niet meer stiekum
te doen.

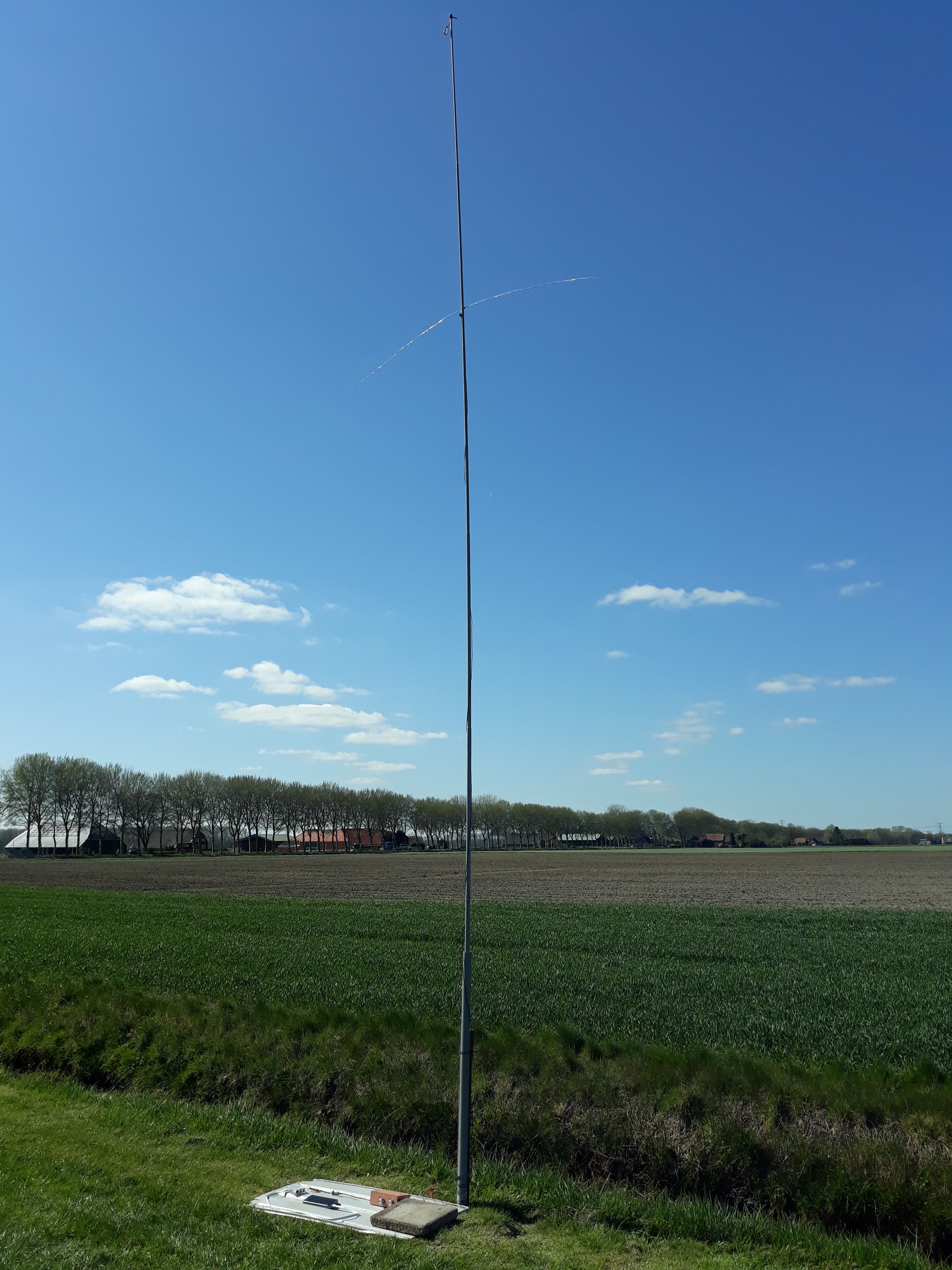

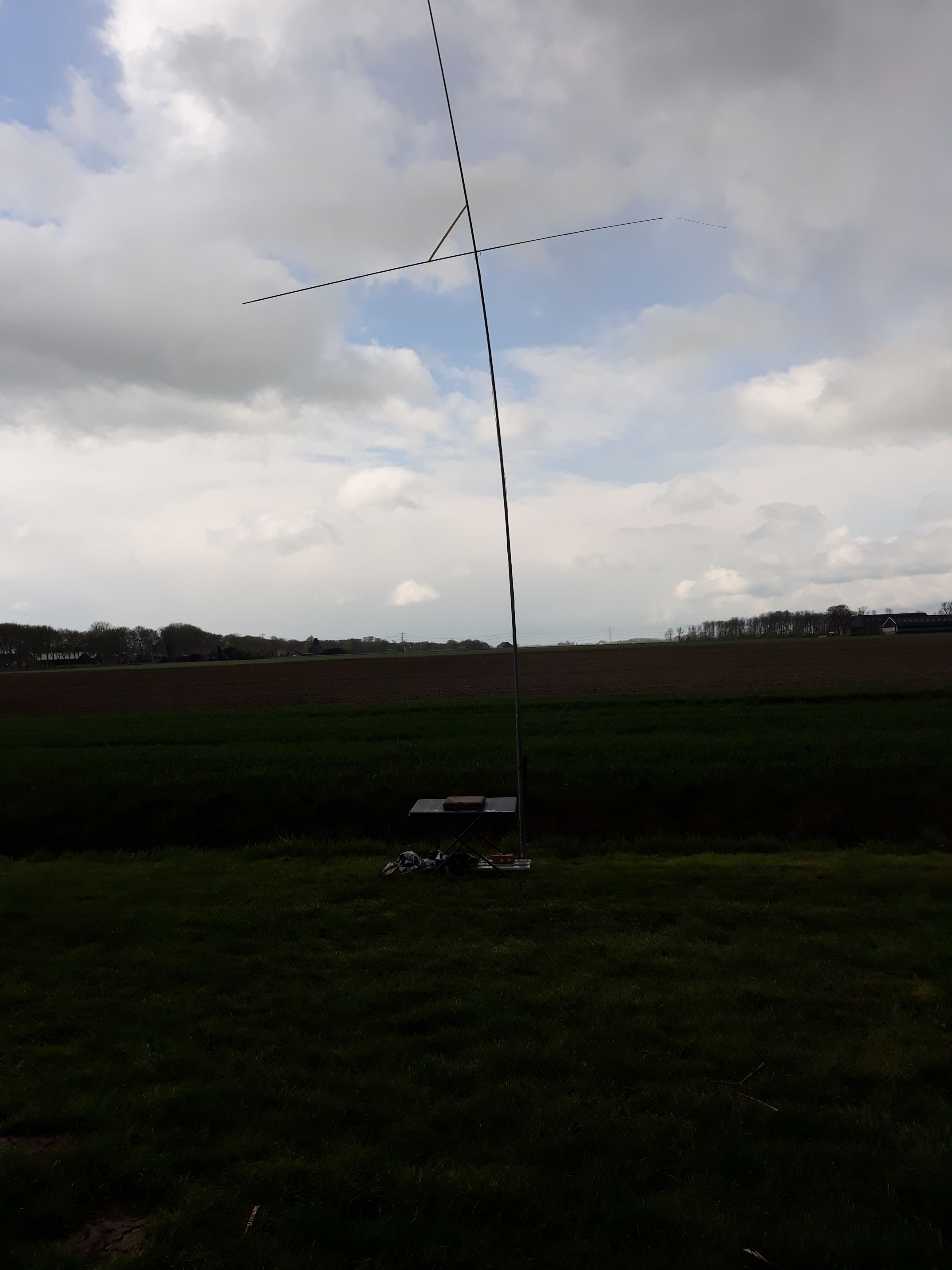

Zie hieronder een fotootje van de beste wimwap antenne tot nu toe.

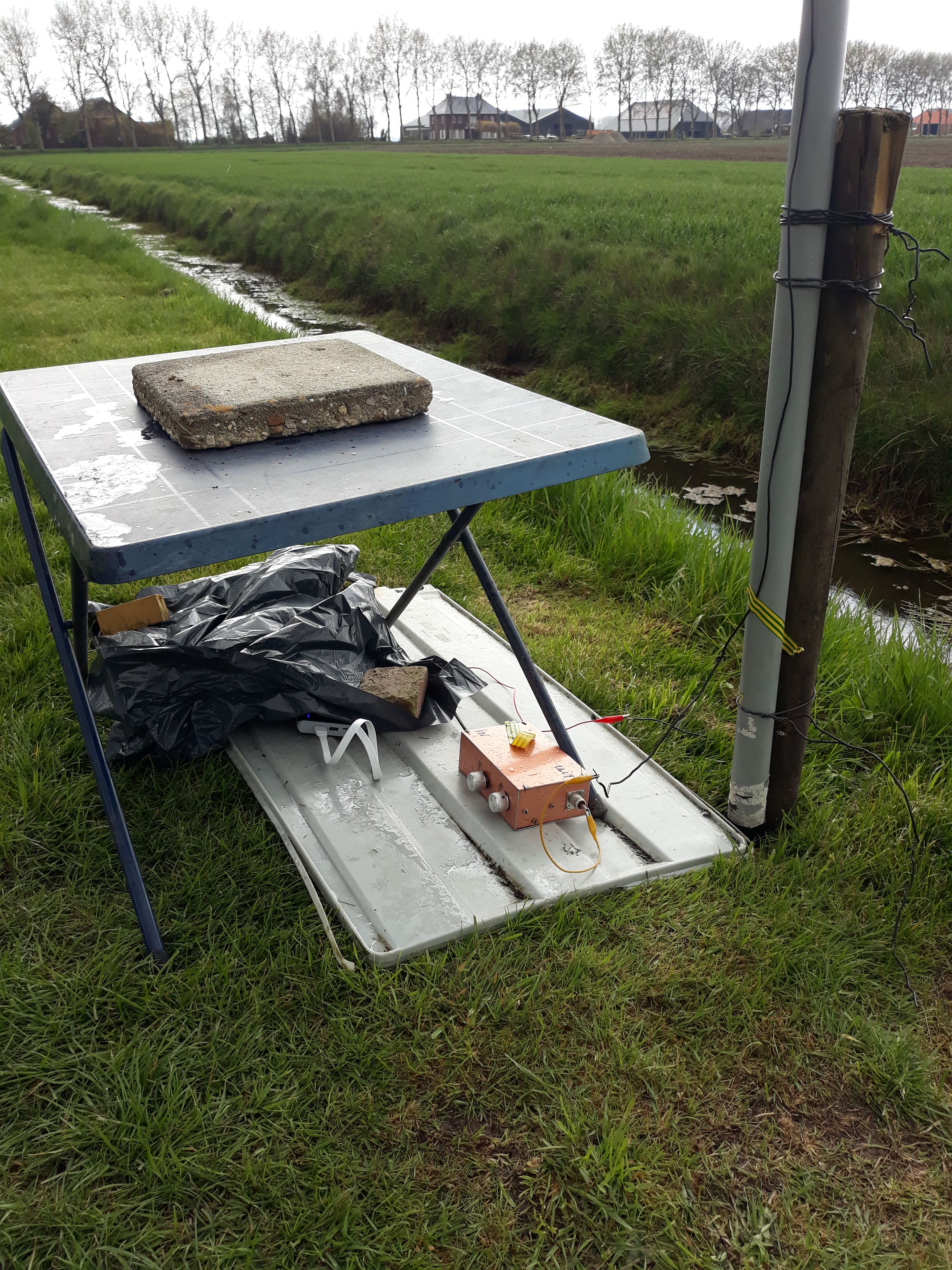

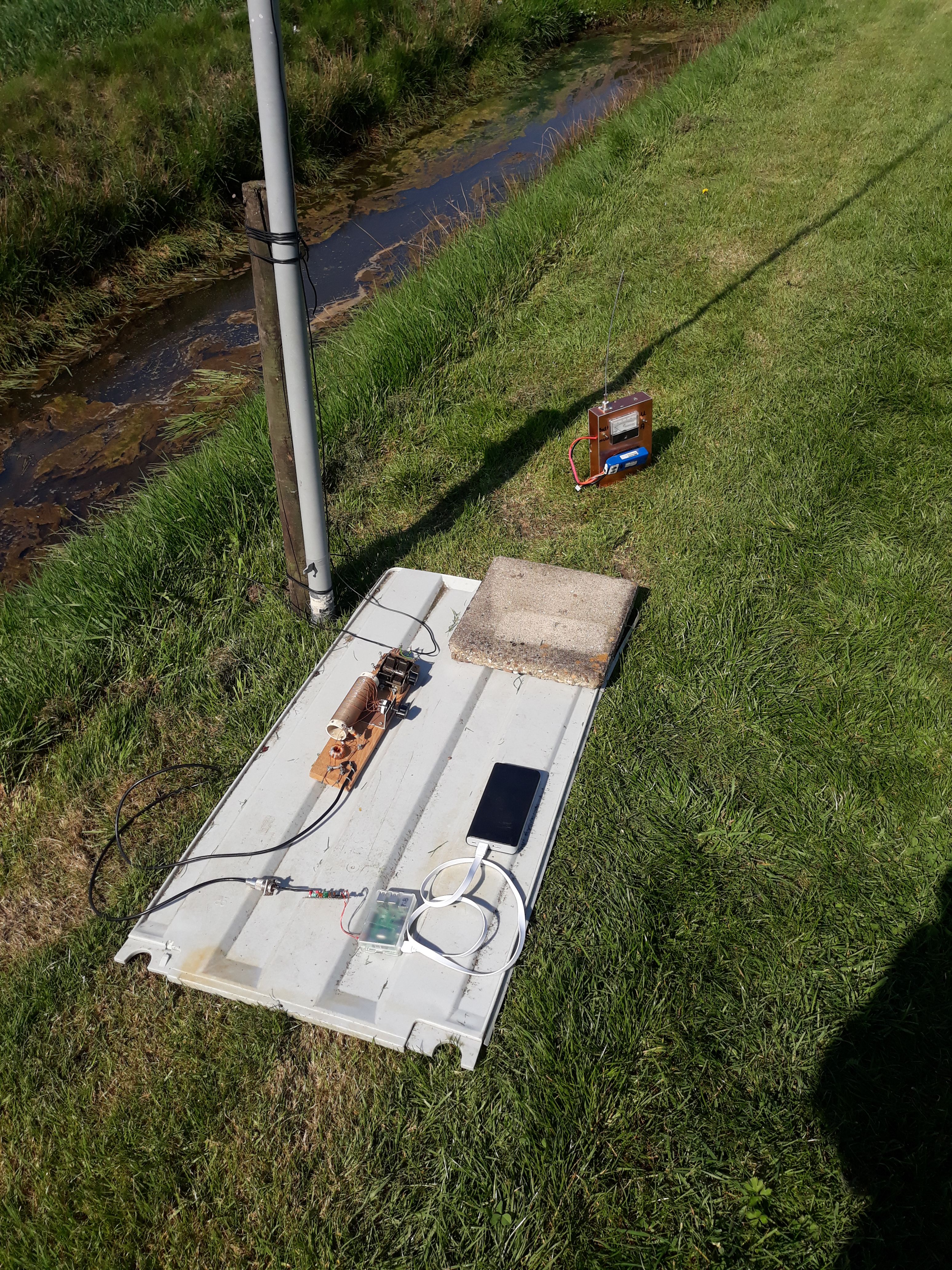

Hierboven de zender opstelling: Je ziet een accu, een raspberry pi, een 100 mWatt
vertsterkertje, een tunertje en de plastic mast waarlangs 5 meter
anderhalf kwadraat is geplakt.
Vanaf de tuner loopt een draad die aan het einde in de sloot ligt als aarde.
bovenin de foto zie je een veldsterkte meter waarmee de tuner kan worden afgeregeld.




vandaag ga ik nog 2 varianten van de wimwap uittesten.
Het doel is om een grafiek te maken van de lengte van de topload in relatie
tot het verschil in sterkte met de inverted V.
Hiermee hoop ik dan de beste lengte voor de topload te vinden.




Zo experimenteer ik tussen de buien door. ( sneeuw en hagel)






En hier is dan het resultaat van een paar dagen meten met de wimwap antenne
dus een verticale straler van 5 m. lang met een topload bestaande uit 2 horizontale
delen.
In onderstaande grafiek zie je dat geen topload een verschil met de inverted V geeft
van 14 db. (Horizontaal de totale lengte van de topload en verticaal de db's van Whisper.)
Als je een topload toevoegd gaat de antenne harder stralen.
Bij een topload van 2.5 meter is de antenne maximaal.
Als je de topload nog langer maakt wordt hij snel slechter.
(Dit verbaast me bijzonder)

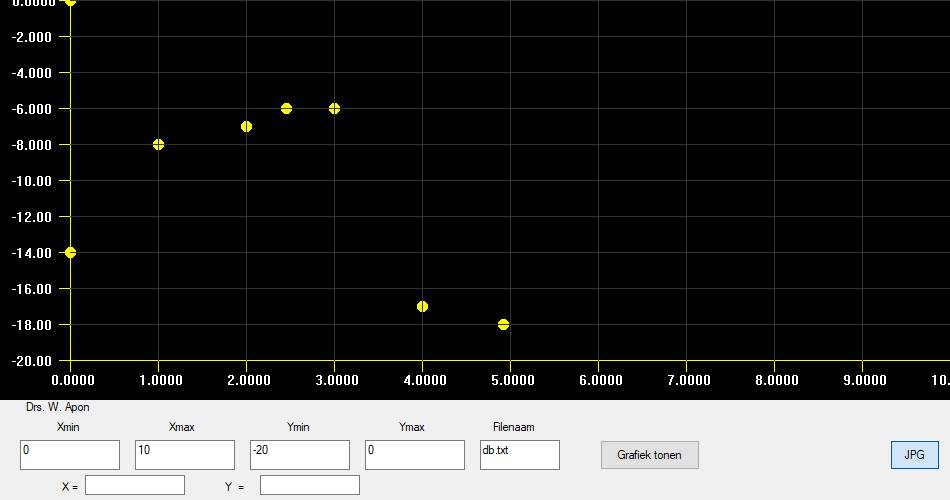

Bovenstaand de grafiek die het verband aangeeft tussen de lengte van de topload
en het verschil tussen de wimwap antenne en de full size inverted V
op 40m.
De beste topload bestaat dus uit 2 stukken van 1.25 m. lang.




13-4-2019
3 dagen met behulp van WSPR meten op 40 m. geeft de volgende resultaten:
De 5m. lange vertical is 14 db zwakker is dan de inverted V.
De magnetic loop is 9 db zwakker dan de inverted V.
De wimwap2 antenne is 7 db zwakker dan de inverted V.
De wimwap3 antenne is 18 db zwakker dan de inverted V.
De wimwap4 antenne is 6 db zwakker dan de inverted V.
i.v.m. de komende velddag blijft de wimwap antenne in nevelen gehuld.



Vandaag wimwap3 en wimwap4 vergeleken met de inverted V
Samenvattend:
Het verschil tussen de inverted V en de wimwap3 is 18 db
Het verschil tussen de inverted V en de wimwap4 is 6 db

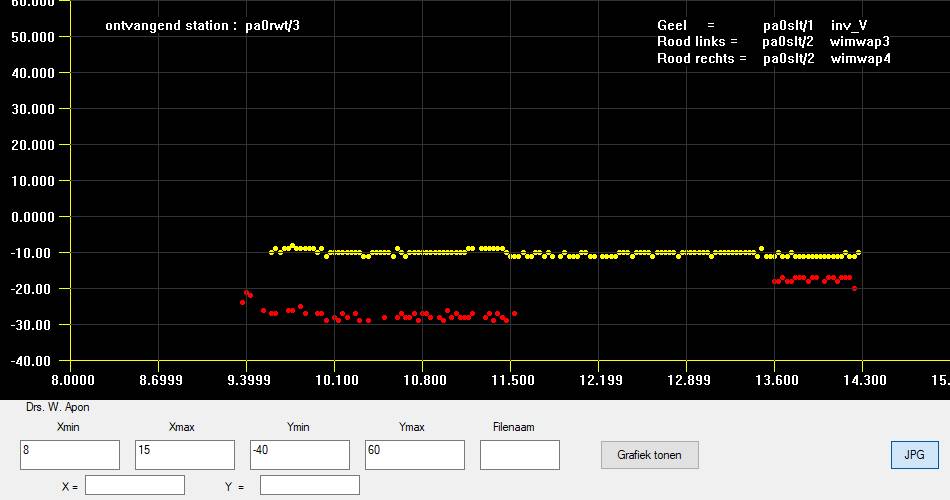

De grondgolf bij pa0rwt/3


De horizontale schaal is in uren en de verticale schaal is is db.

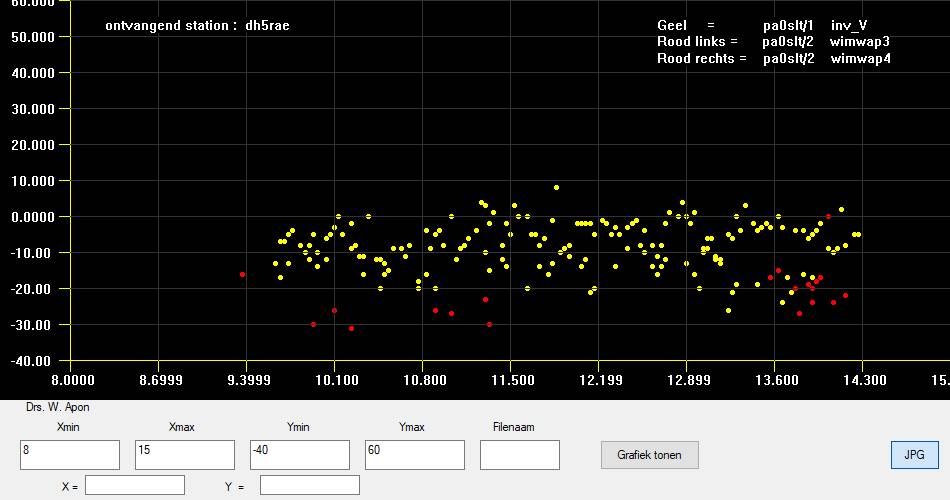

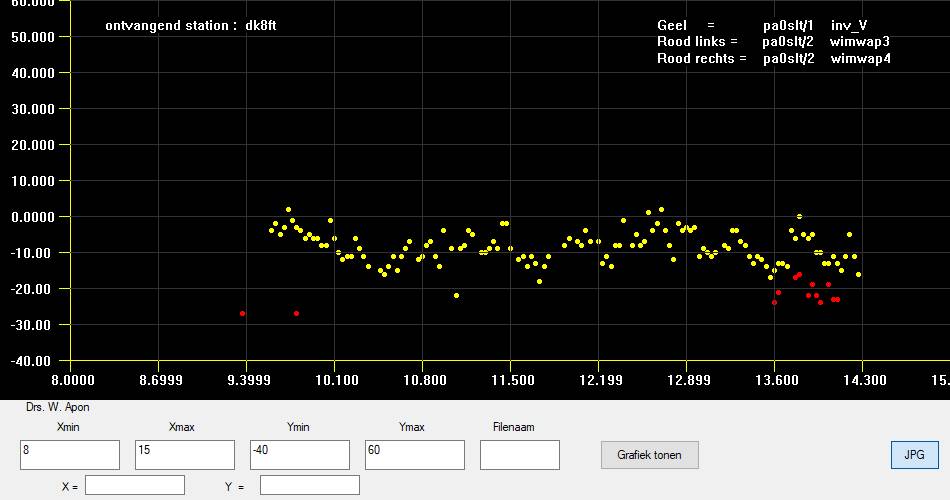

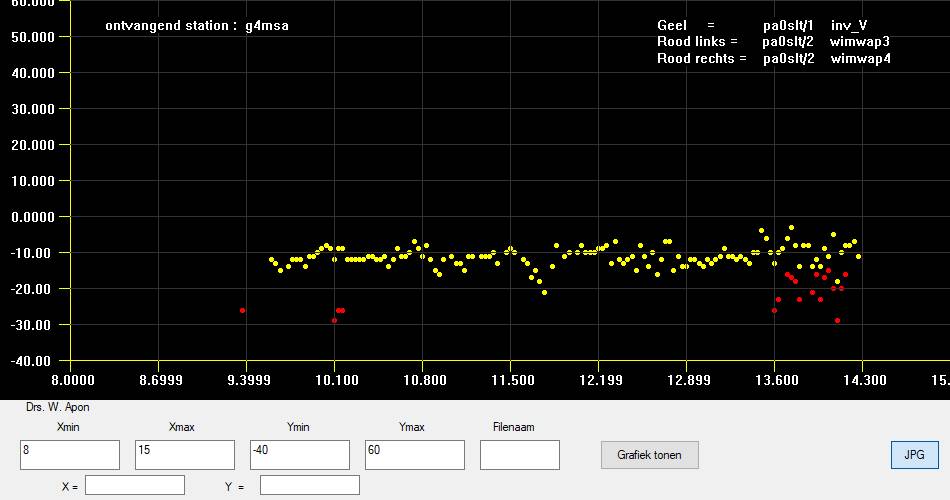

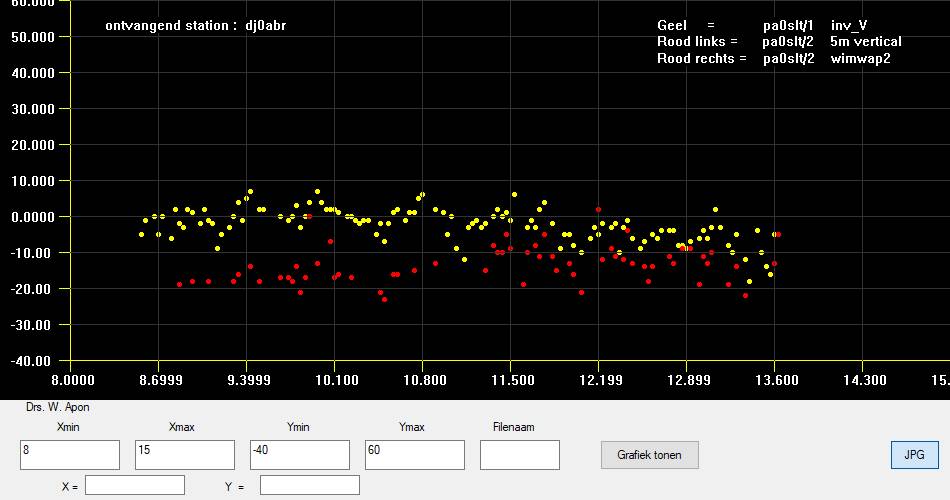

Zo werd het experiment bij andere stations ontvangen.






11-4-2019
Vandaag een magnetic loop vergeleken met de inverted V

Samenvattend: De magnetic loop is gemiddeld 9 db zwakker dan de inverted V.





de loop is van 22 mm koperbuis rond gebogen met een buigapparaat dat door
Ton pa0atb is gemaakt.




De grondgolf bij pa0rwt/3


Het verschil tussen de inverted V en de magnetic loop is 9 db.
De horizontale schaal is in uren en de verticale schaal is is db.





Zo werd het experiment bij andere stations ontvangen.






10-4-2019
Vandaag het verschil tussen een full size inverted V en 2 andere antennes
op 40m gemeten. Te weten een 5 m. lange vertical en de wimwap2 antenne.
(i.v.m. de komende velddag alhier houd ik de wimwap2 antenne nog even geheim)

Samenvattend: de wimwap2 antenne is 5 a 7 db beter dan de 5 meter vertical.

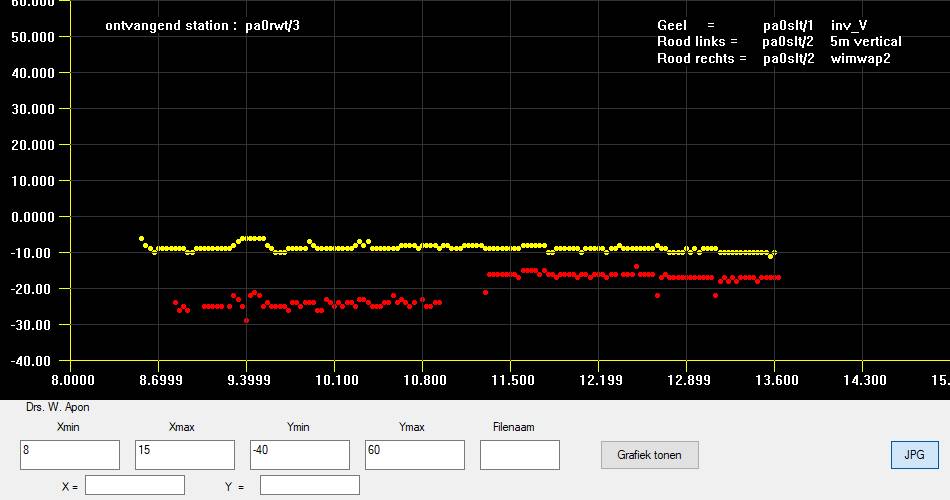

De Grondgolf bij pa0rwt/3

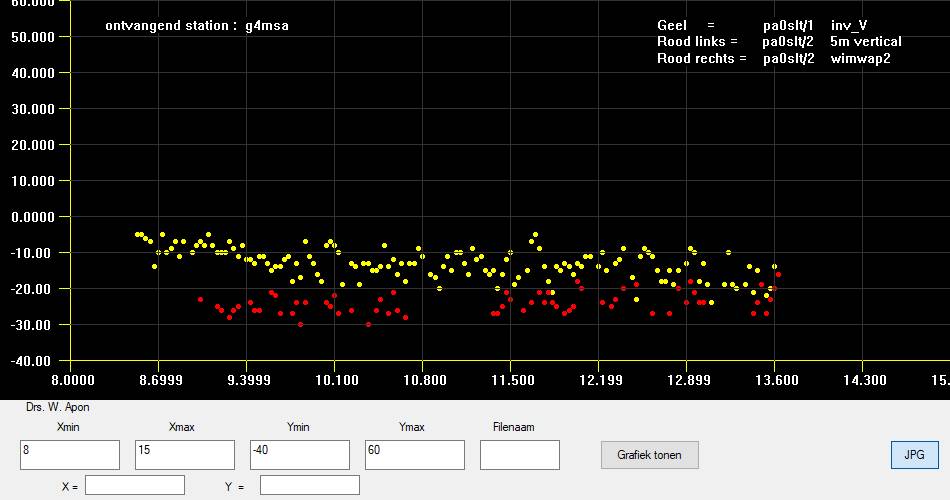

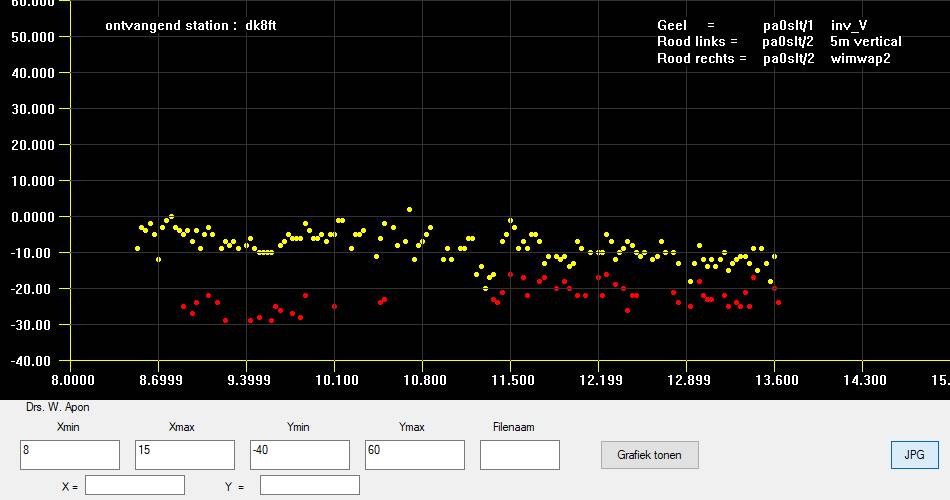

Het verschil tussen de inverted V antenne en een 5 meter lange vertical is
dus 14 db.
Het verschil tussen de inverted V antenne en de wimwap2 antenne is 7 db.
De horizontale schaal is in uren en de verticale schaal is is db.

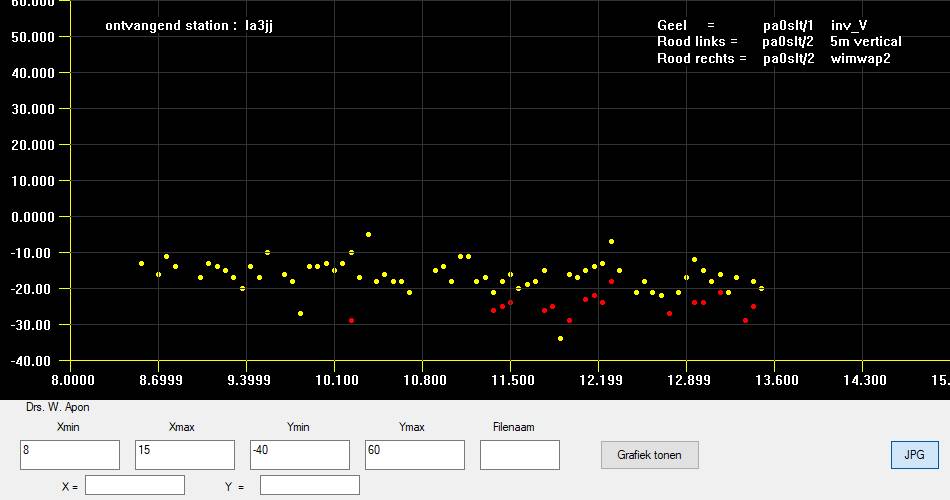

Zo werd het experiment bij andere stations ontvangen.






9-4-2020
Vandaag gestart met een experiment om diverse "vreemde" antennes met elkaar
te vergelijken. ( op 40 meter)
Ik gebruik 2 precies gelijke zenders met een vermogen van 100 mWatt.
Als referentie gebruik ik een full size inverted V waarvan het middelpunt
op 11 meter hoogte hangt. Hij is West-Oost gespannen (290 graden Azimuth)
Dit is PA0SLT/1
Het tweede station (PA0SLT/2) krijgt steeds een andere antenne.
De zender wordt direct via een tuning unit aan de antenne gekoppeld.
Dus geen voedingslijn.
Deze zender draait op een accu, dus ook geen lange 220 Volt leidingen.
Ik gebruik Whisper voor de sterkte rapporten.
Als aarde gebruik ik een draad die direct naast de antenne in de sloot ligt.




8-4-2020
Na veel problemen met Raspberry pi computers die niet meer met
het internet wilde communiceren heb ik het ruis-experiment maar
even in de ijskast gezet.




25-3-2019
Het experiment met Curacao is een beetje mislukt.
Er was daar S9 10 db storing...
Heel af en toe kwam ik met 1000 Watt output door. Maar dan wel
bijna als enige station.

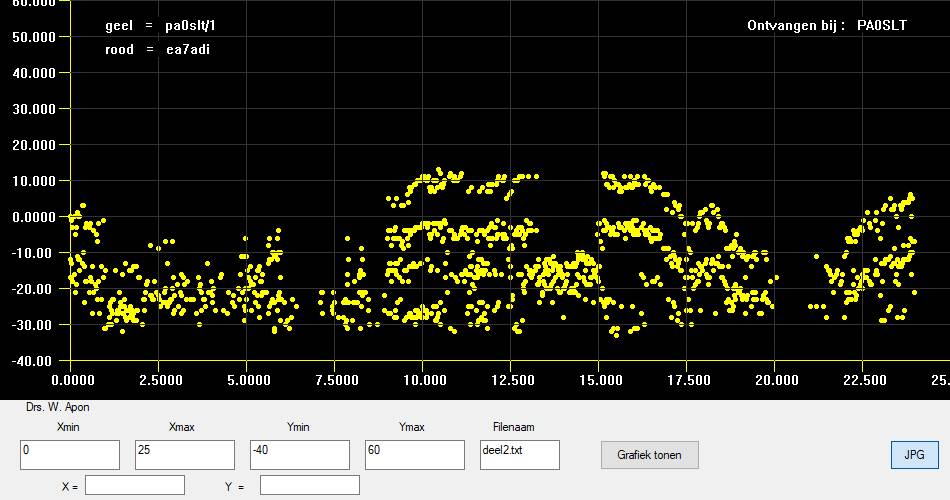

Ik ga nu weer verder met het ruis-experiment op 10 m.



17-3-2019

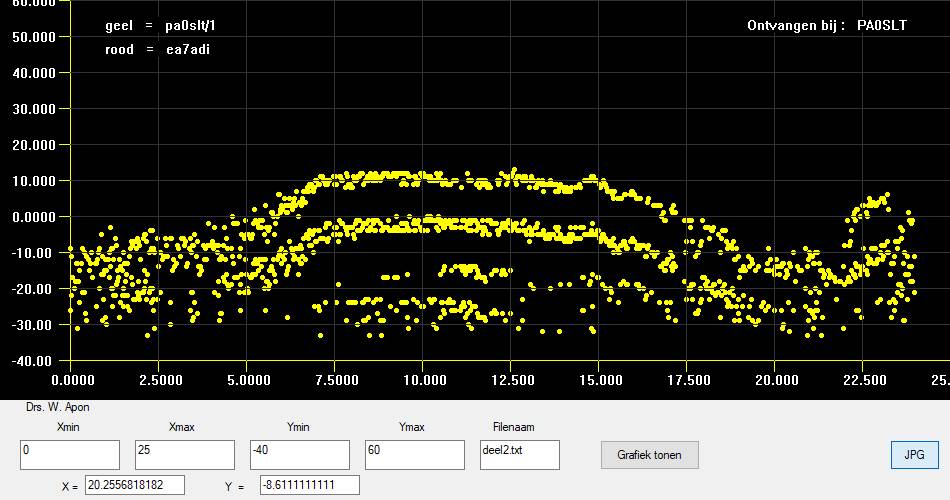

Een bandruis meting van gisteren op 28 MHz. Hij ziet er weer ongeveer
hetzelfde uit als de vorige metingen.






16-3-2019

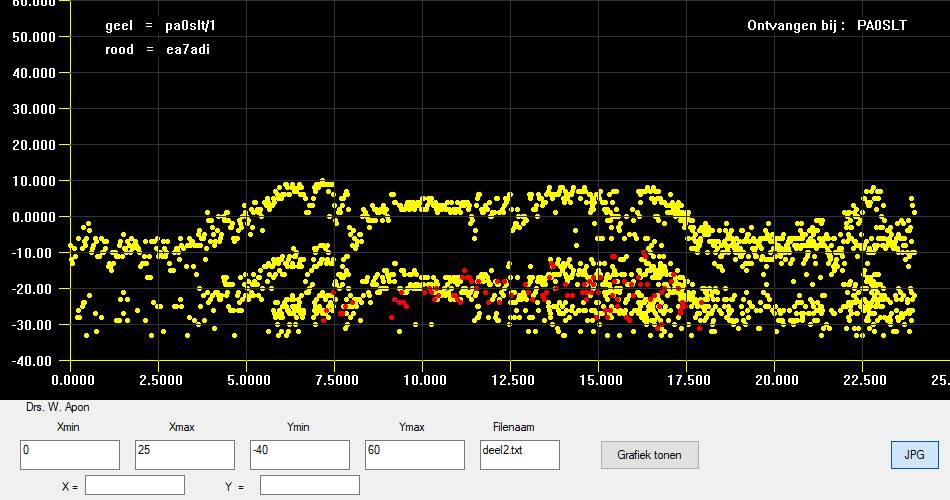

Nog 2 metingen die hetzelfde beeld geven

20m

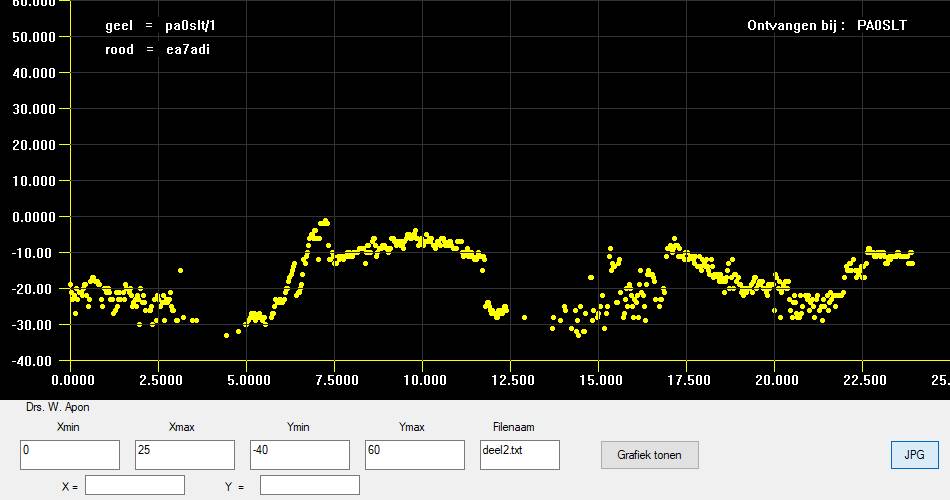

80m
Je ziet rond 20:00 uur steeds hetzelfde beeld!







14-3-2019
vandaag ben ik bezig met een Whisper experiment om de bandruis
te meten. ( op 28 MHz )


ik deed het volgende experiment:
ik plaatste een heel klein whisper zendertje zonder antenne ergens
op mijn terrein. (PA0SLT/1)
Op 100 m. afstand plaatste ik een Whisper ontvanger ( PA0SLT)
De whisper zender zend continu uit.
Je ziet ( vooral in het rechter deel van de grafiek) dat de sterkte
van het zendertje eerst zwakker wordt en daarna weer langzaam aan sterker.
Whisper meet de signaalsterkte t.o.v. de locale ruis.
Omdat ik aanneem dat de sterkte van het zendertje constant hetzelfde zal
zijn moet de ruis eerst sterker worden en later weer zwakker.
Rond 20 uur staat het centrum van onze melkweg precies in het zuiden en
is daarom het sterkst.
Zou er een relatie zijn???
Als ik over een paar daagjes nog eens meet en zie dat het laagste punt
van de curve wat naar links verschoven is, moet het van buiten de
aarde komen... ( spannend )


4-11-2017
Vandaag bezig geweest met het voorbereiden van het 472 KHz whisper experiment.
Eerst de topload van de 14m. hoge antenne in orde gemaakt.

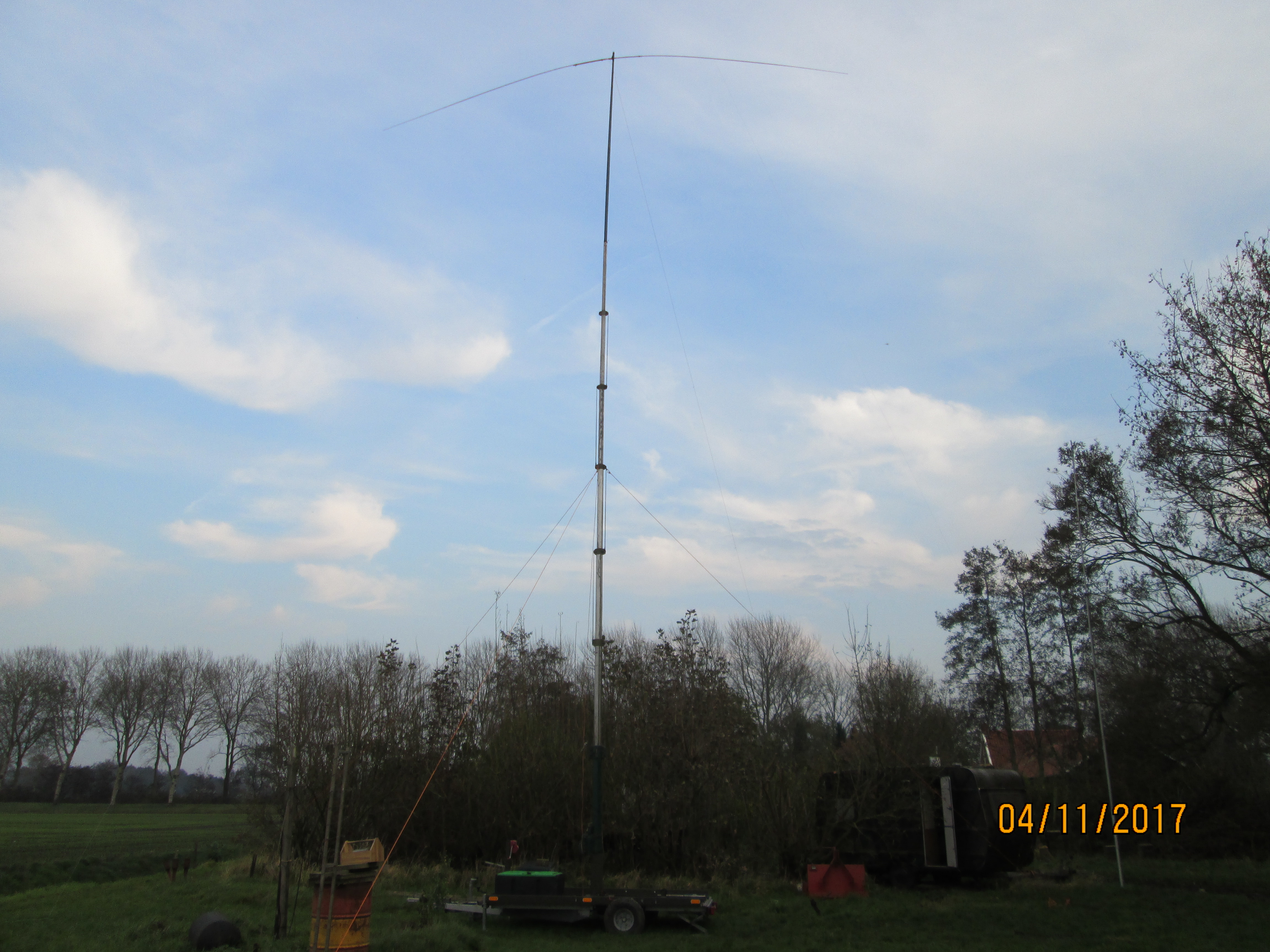

de antenne

De 14m vertical met 2 topload sprieten van 5 meter lang.

Nu een aantal dagen Whisper aanzetten met 40 Watt.




ander leuk dingetje

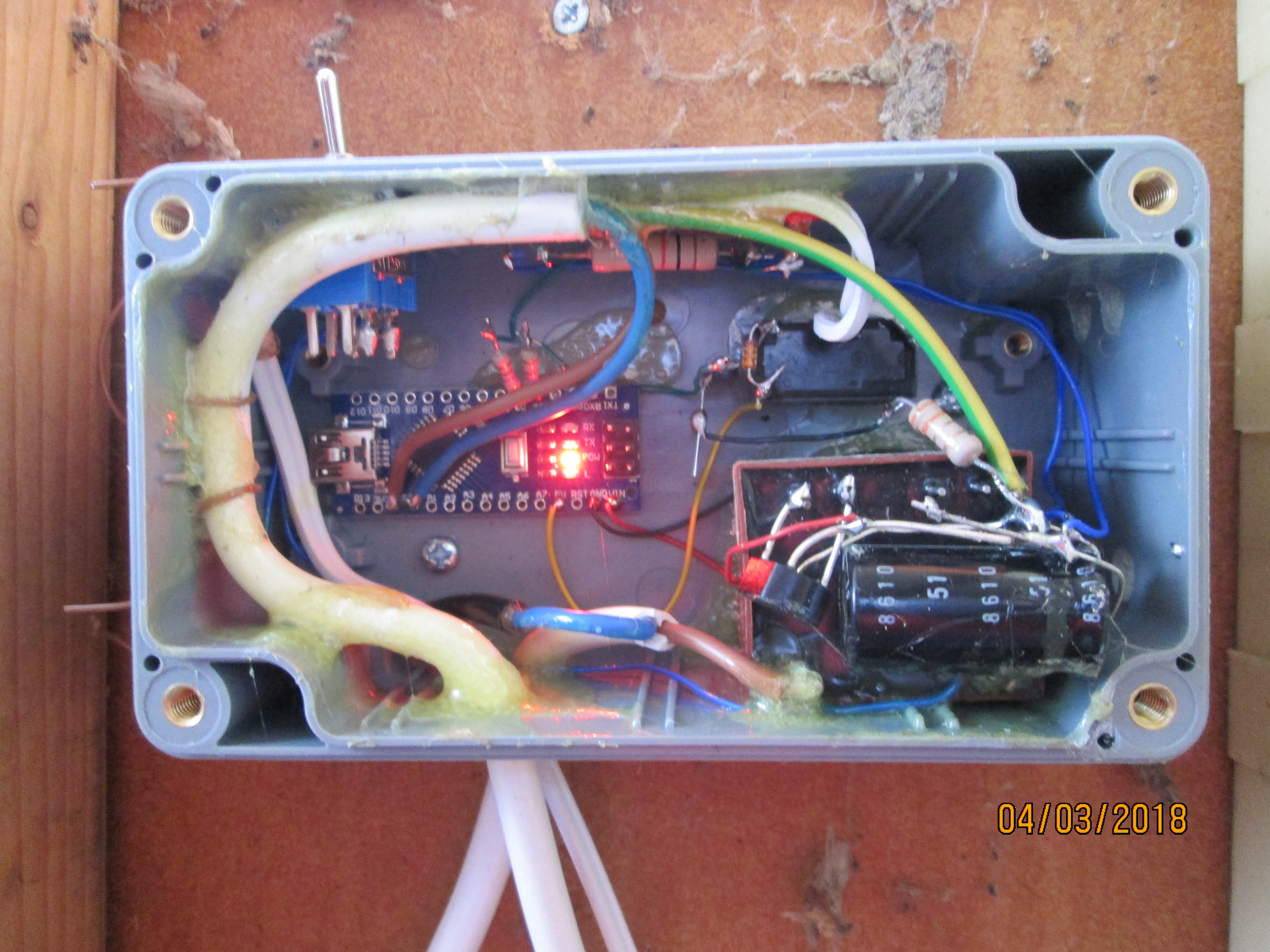

Een vorst beveiligings apparaatje met Arduino Nano geprogrammeerd
met BASCOM ( Basic compiler)





Nog een leuk apparaatje

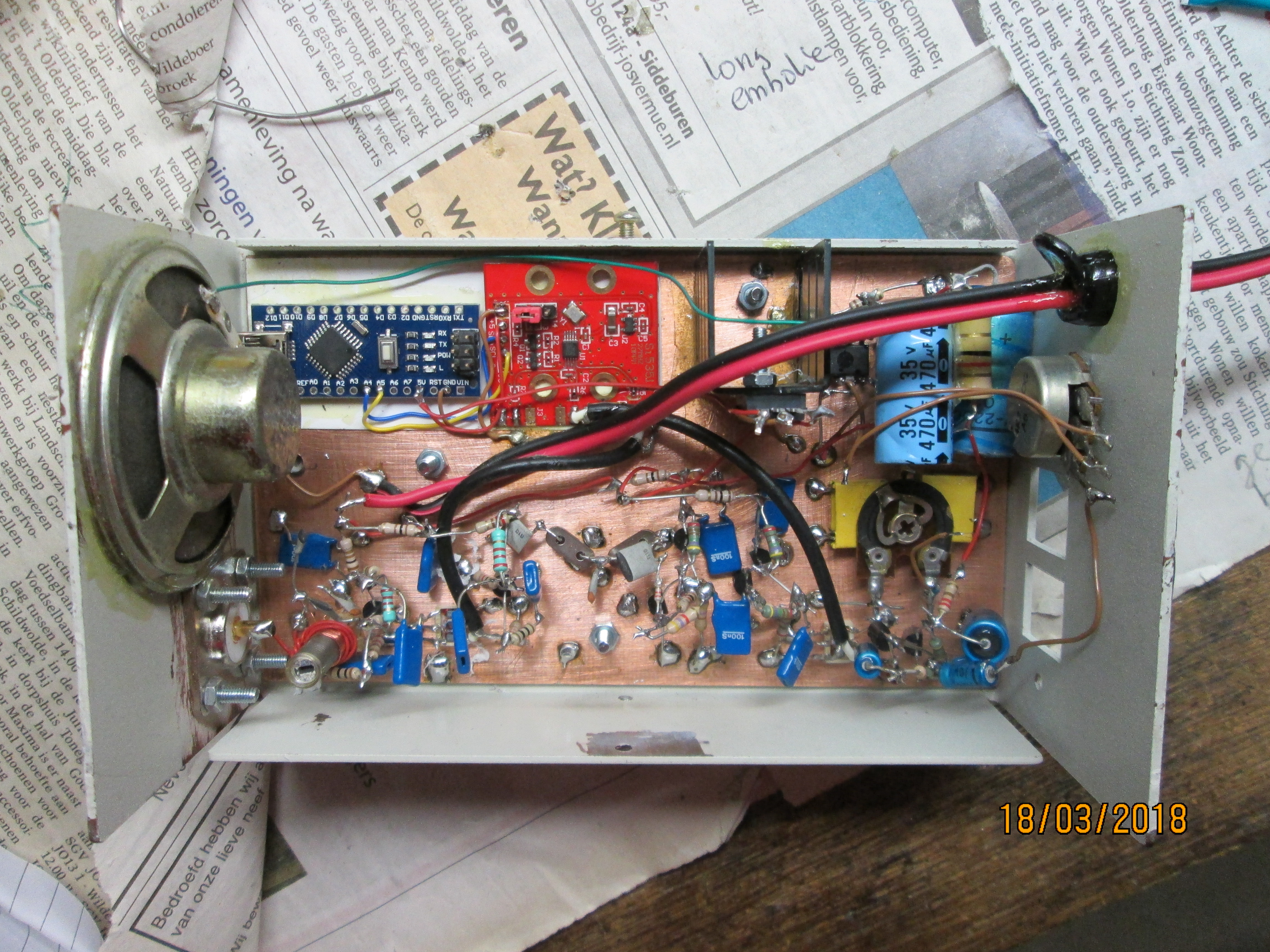

Een whisper ontvangertje voor 20 M.
De frequentie wordt bepaald door een Arduino Nano , geprogrammeerd
met BASCOM  ( Basic compiler).
De Nano stuurt een SI5351 aan die voor de Vfo en Bfo frequenties
zorgt.
